dibujo técnico 2
C O R T E S Y S E C C I O N E S .-
RESULTADO DE APRENDIZAJE PROPUESTO (RAP) No. 1:
Describe cortes y secciones de acuerdo a la normatividad vigente.
En ocasiones; al describir mediante dibujos un objeto con varios detalles interiores importantes, no es suficiente las vistas y el isométrico para conocerla en su totalidad
Es conveniente "partir o cortar" el objeto para la mejor comprensión al mostrar con ello todos los elementos interiores
Es la representación en dos y tres dimensiones de un objeto que fue "cortado" para su mejor comprensión; considerando un "PLANO DE CORTE" como un indicador de lo que se "ve" como resultado
¿Que es un corte?
Es la vista o representación en dos y tres dimensiones de la superficie que está en "contacto" con el "PLANO DE CORTE".
¿Que es una sección?
TIPOS DE CORTES.-
En el orden en que aparecen las siguientes imagenes los cortes podrán ser:

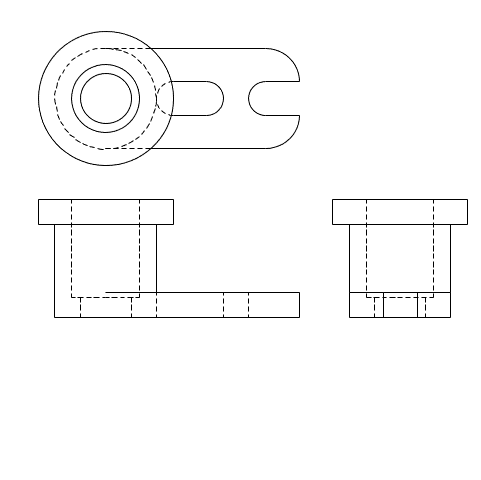

1.- CORTE LONGITUDINAL.-
El plano de corte se encuentra ubicado a lo largo de la figura
2.- CORTE TRANSVERSAL.-
El plano de corte se encuentra ubicado perpendicularmente al eje longitudinal de la figura
3.- CORTE OBLICUO.-
El plano de corte se encuentra ubicado a un angulo "x" con respecto al eje longitudinal de la figura

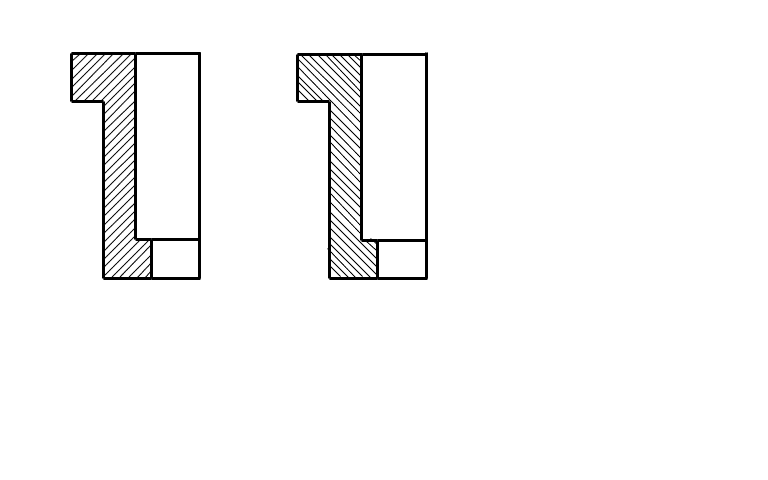

4.- MEDIO CORTE.-
El plano de corte es la unión de un plano de corte longitudinal con un plano de corte transversal formando 90° entre ellos
5.- CORTE POR PLANOS CONCURRENTES.-
El plano de corte es la unión de un plano de corte longitudinal con un plano de corte oblicuo formando mas de 90° entre ellos
6.- CORTE POR PLANOS PARALELOS.-
El plano de corte es la unión de dos planos de corte longitudinales con un plano de corte transversal formando un escalón entre ellos
7.- CORTE POR PLANOS SUCESIVOS.-
El plano de corte es la unión de la combinación de varios planos de corte; tanto longitudinal, transversal y oblicuo; siguiendo la forma de la figura por cortar
Para la presentación de un corte tienes que cumplir los siguientes componentes :
1.-PLANO DE CORTE.-
2.-CORTE.-

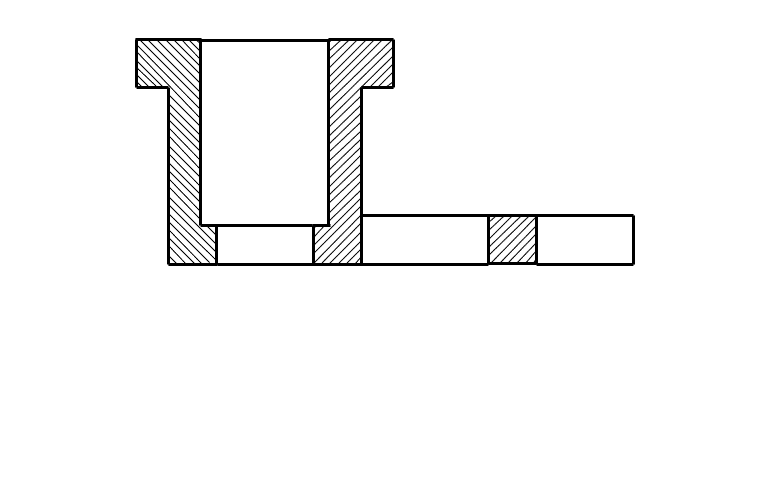

LONGITUDINAL.-
TRANSVERSAL.-

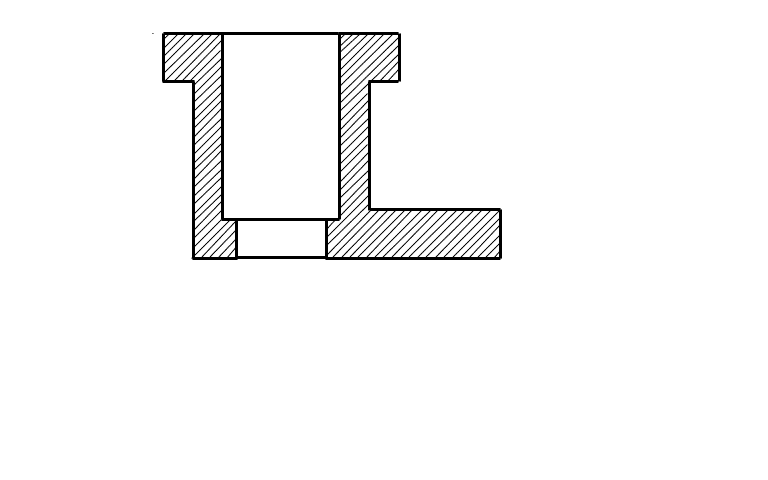

OBLICUO.-
MEDIO CORTE.-

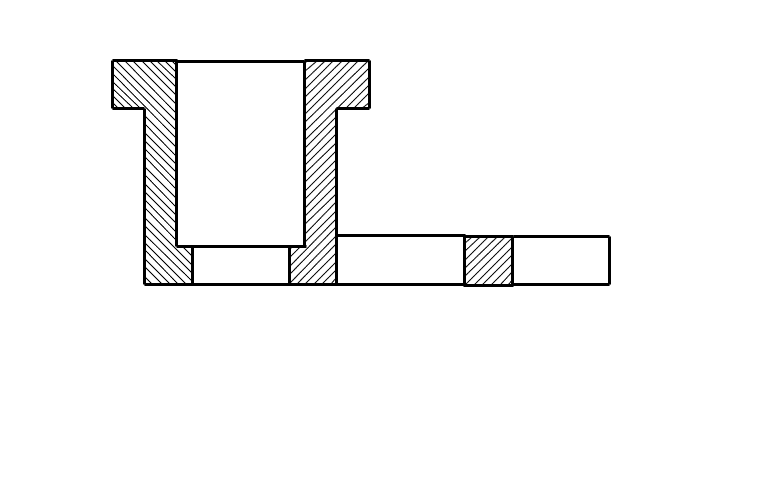

CONCURRENTE.-

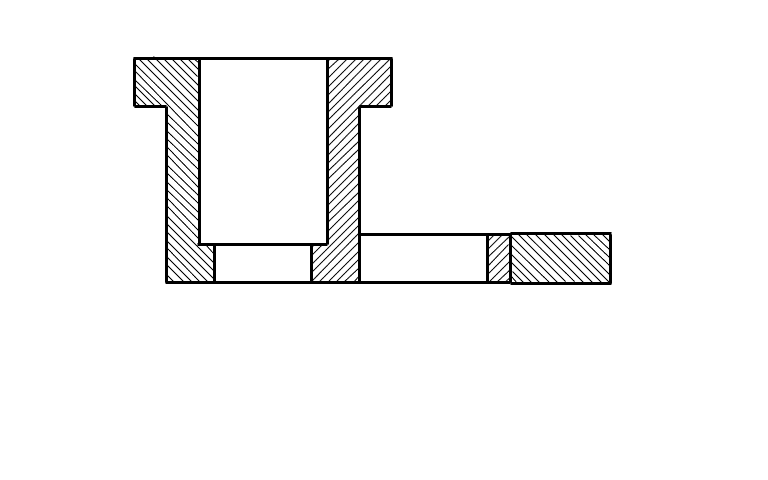

PARALELO.-

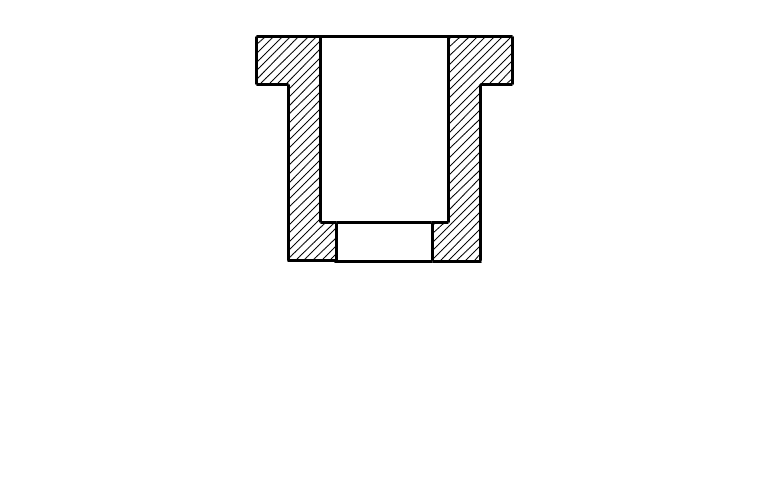

3.-SECCIÓN.-
LONGITUDINAL.-
TRANSVERSAL.-

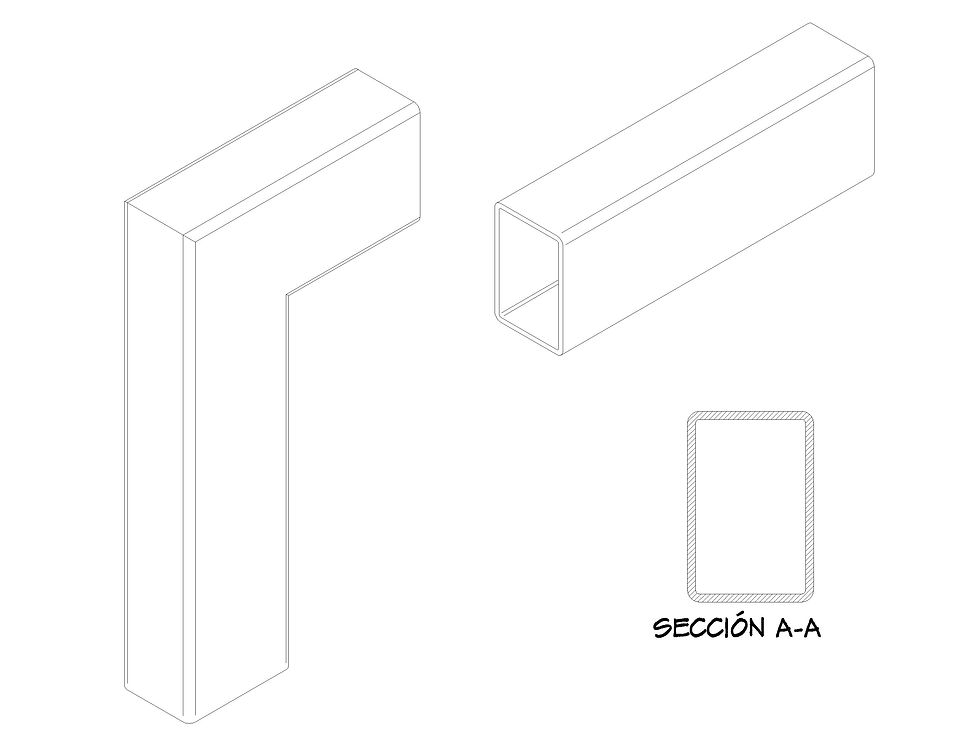

En la práctica una sección se aplica solamente en donde en tu figura, a lo largo; se encuentra el volumen de manera repetitiva o constante.

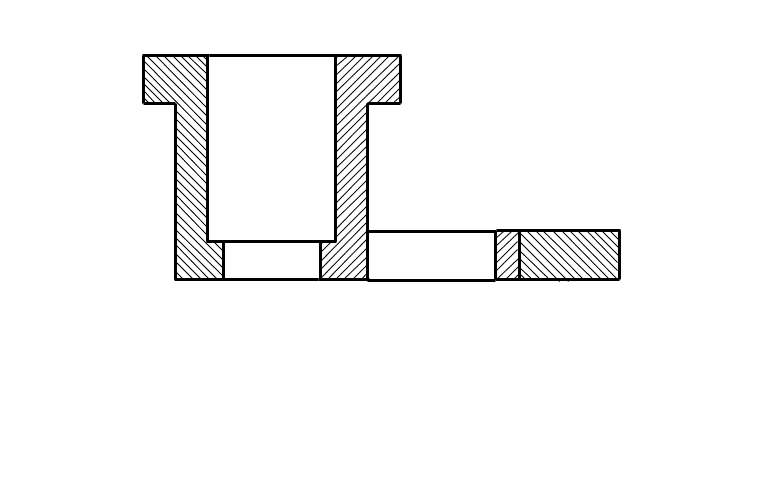

SUCESIVO.-
SUCESIVO.-
PARALELO.-
CONCURRENTE.-
MEDIO CORTE.-
OBLICUO.-
