dibujo técnico 2
PROYECCIONES DIÉDRICAS ORTOGONALES .-
RESULTADO DE APRENDIZAJE PROPUESTO (RAP) No. 1:
Describe los sistemas de proyección ortogonal de acuerdo a sus características.
Por medio de las PROYECCIONES DIÉDRICAS ORTOGONALES representaremos en una hoja de papel de manera exacta las formas que tiene un objeto en sus tres dimensiones (ancho,largo y alto). Pero antes de explicar su método debemos comprender algunos puntos:
¿En Dibujo Técnico qué se entiende por PROYECTAR?
Proyectar es representar un objeto sobre un plano (el cual será llamado plano de proyección) por medio de líneas de proyección que parten desde un punto llamado punto de fuga, pasan por los diferentes puntos del objeto y los “reflejan” en el plano de proyección.
Existen dos sistemas de proyección:
Cuando las líneas de proyección inician de un mismo punto (“punto de fuga”), al pasar por un “objeto”, reflejan la imagen proyectada a un “plano de proyección”. Dichas líneas de proyección forman entre si un ángulo o “cono”.
Si observas con atención, el objeto proyectado sufre deformación conforme se ubica el punto de fuga u observación.
A ESTO SE LE CONOCE COMO PROYECCIÓN CÓNICA
Este tipo de proyecciones lo utilizan los arquitectos para representar sus proyectos por medio de “perspectivas” lo cual representan gráficamente las ideas, tal y como las percibe el ojo humano; siendo éste el “punto de fuga”.
En una proyección cilíndrica, el punto de donde parten las líneas proyectantes está en el infinito; por lo que se puede considerar que las proyecciones son paralelas entre sí, al pasar por diferentes puntos del objeto y ser reflejado en el “plano de proyección”.
Si observas con atención, el objeto proyectado no sufre deformación y es practicamente una copia.
La proyección cilíndrica se divide en:
En proyecciones cilíndricas ortogonales, las líneas de proyección son "perpendiculares" al plano de proyección; es decir, forman un ángulo de 90° con el plano de proyección.
Las proyecciones cilíndricas ortogonales son empleadas en geometría descriptiva para la realización de "proyecciones diédricas ortogonales".
En proyecciones cilíndricas oblicuas, las líneas de proyección son "inclinadas" al plano de proyección; es decir, forman un ángulo cualquiera con el plano de proyección.
Las proyecciones cilíndricas oblicuas son empleadas para la determinación de "vistas auxiliares".
Antes de estudiar el tema, primeramente, vamos a comprender los componentes que constituyen una “Proyección Diédrica Ortogonal”.
¿Qué es un "DIEDRO"?

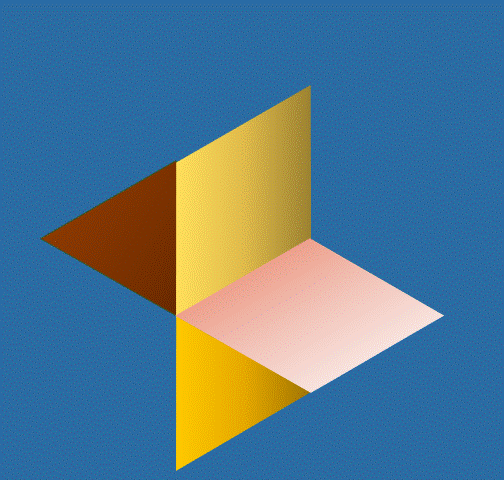

Se sabe que una “cara” o “plano” se conoce como “EDRO”; derivado de su etimología griega. Cuando dos planos de proyección, uno vertical y otro horizontal (dos edros), se intersecan; forman un "sistema diédrico".
Estos planos forman entre si un ángulo de 90° y se enumeran con números romanos en el sentido inverso al movimiento de las manecillas de un reloj.
Dado que se necesita proyectar un volumen; la visualización necesaria será de tres caras (3 dimensiones) por lo que se necesitará en el “diedro” un plano de proyección auxiliar.
¿Por qué "PROYECCIONES ORTOGONALES"?
Como te habrás dado cuenta, la "proyección cilíndrica ortogonal" es “perpendicular”, tanto con el objeto como con el plano de proyección; por lo que la imagen proyectada no sufre deformación y se presenta con sus verdaderas dimensiones.
Es por eso por lo que la geometría descriptiva permite representar el espacio tridimensional ( DIEDRO ) sobre una superficie bidimensional ( PLANO DE PROYECCIÓN ), mediante el uso de proyecciones cilíndricas ortogonales.
